隔膜式-雨淋報警閥-結構及動作原理

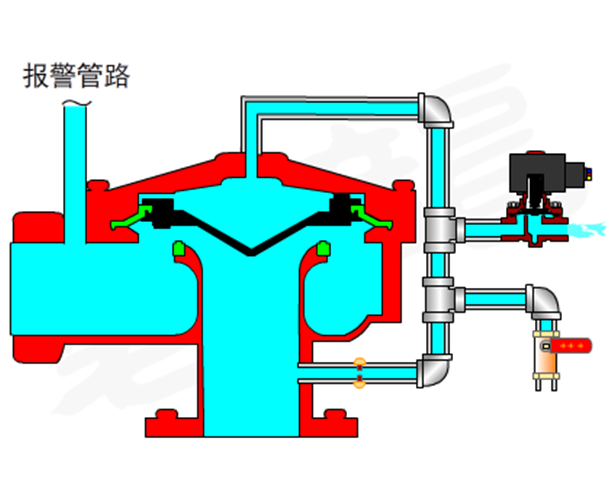

角式隔膜雨淋閥

角式隔膜雨淋閥是利用隔膜上下運動實現閥門的啟閉。隔膜將閥分為控制腔、出水腔和進水腔，控制腔和水源側相

通，在準工作狀態下，控制腔的水壓和進水腔相同，由于上、下腔受水作用面積的差異，保證了隔膜雨淋閥具有良好的密

封性。

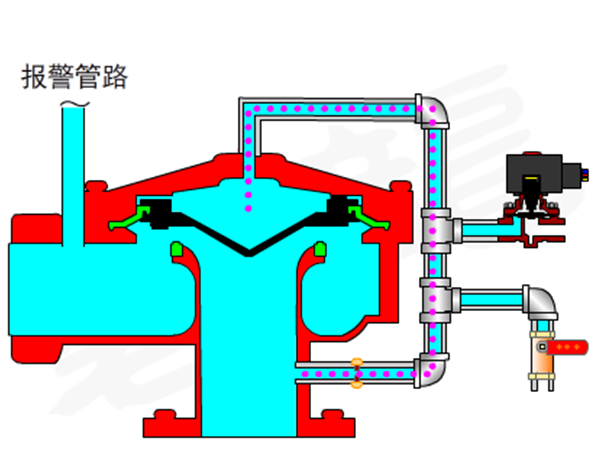

當啟動管路的閥門啟動時，控制腔的補水量小于泄放量，控制腔壓力迅速降低，進水腔的水壓推動隔膜運動，雨淋閥開

啟。同時水流進入報警管路，水力警鈴報警，壓力開關動作，聯鎖消防水泵啟動。

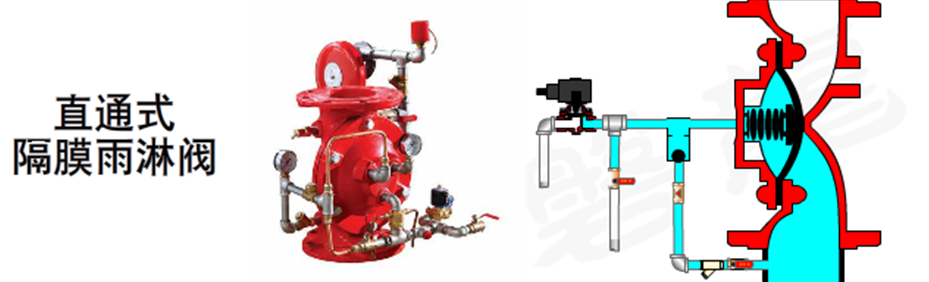

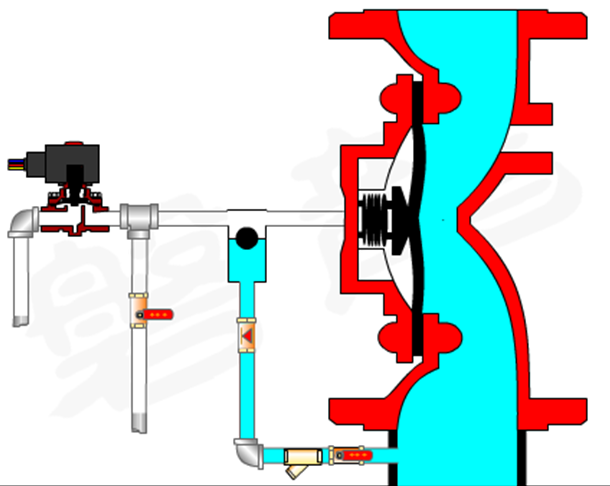

直通式隔膜雨淋閥的是利用隔膜左右運動實現閥門的啟閉，同樣分為控制腔、出水腔和進水腔，其原理與角式隔膜雨淋

閥相同。

隔膜雨淋報警閥-重復啟閉功能

隔膜式雨淋閥開啟后，如果啟動閥門關閉，水流通過限流孔板不斷進入控制腔，控制腔的壓力回升，在隔膜的共同作用下，雨淋閥將自動關閉。這種結構適合于重復啟閉的預作用系統和雨淋系統。

這種結構適合于重復啟閉的預作用系統和雨淋系統，除重復啟閉的預作用系統和雨淋系統外，雨淋閥報警閥應具備防復位鎖止機構，在隔膜雨淋閥中，啟動閥門開啟一定量以后，需要說明的是，大部分的溫控雨淋閥也屬于隔膜式雨淋報警閥，最后，我們需要理解雨淋閥的啟動方式，

隔膜雨淋報警閥-防復位裝置

除重復啟閉的預作用系統和雨淋系統外，雨淋報警閥應具備防復位鎖止機構，防止閥瓣組件在動作以后重新回到其關閉位置上。

在隔膜雨淋閥中，啟動閥門開啟一-定量以后，防復位裝置自動啟動，防止由于誤操作而使主閥回位。啟動閥門門開啟一-定量以后，防復位裝置直接開啟排水，這時啟動閥門門即使關閉，雨淋閥也不會受影響。啟動電磁閥屬于通電開啟，斷電關閉的閥門

火災情況下，啟動電壓是不穩定的，可能導致電磁閥斷電關閉，雨淋閥須設置防復位裝置。

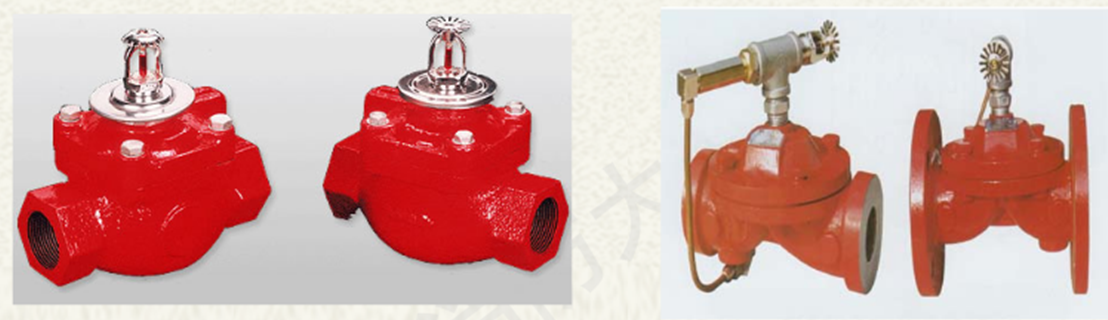

溫控雨淋閥

需要說明的是，大部分的溫控雨淋閥也屬于隔膜式雨淋報警閥，溫控雨淋閥主要應用在防火分隔水幕和防護冷卻水幕系統中，我們會有專門門的章節講述。

隔膜雨淋報警閥-啟動方式

最后，我們需要理解雨淋閥的啟動方式，雨淋閥是通過控制啟動管路

中的閥門，實現系統的啟動，主要有三種方式:

• 方式一

  1.可以通過開啟電磁閥，實現遠程電動啟動(自動、遠程手動)

• 方式二

  2.可以通過手動開啟閥門，實現應急機械啟動(現場手動應急操作) ;

• 方式三

  3.在一些不方便設置火災報警系統的場所，還可以接入充液(水)傳動管，通過濕式傳動管網上的閉式噴頭探測火災,實現系統啟動。(濕式引導噴頭管線啟動)
