預作用自動噴水滅火系統概述

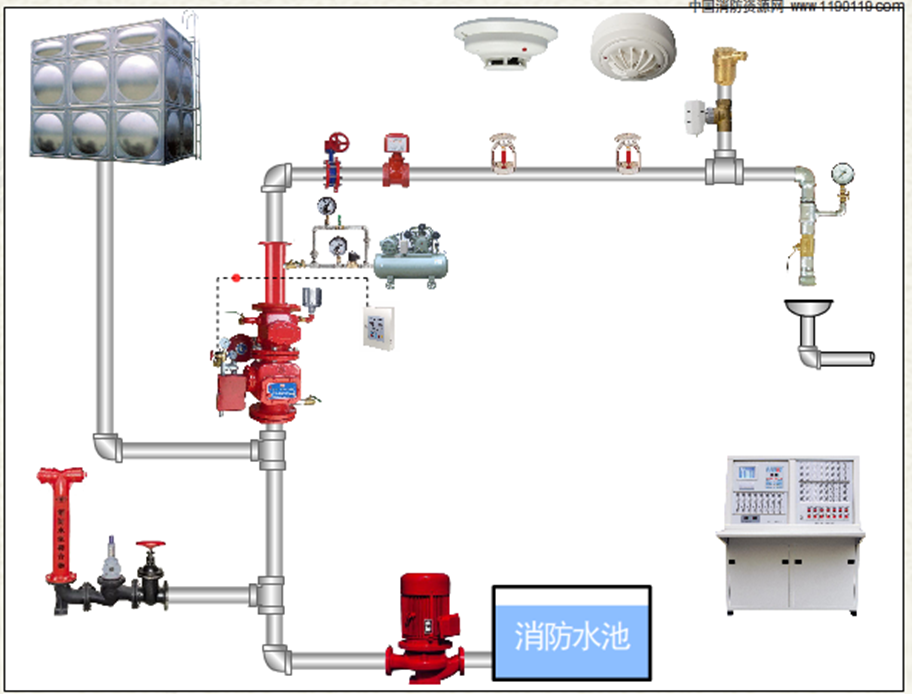

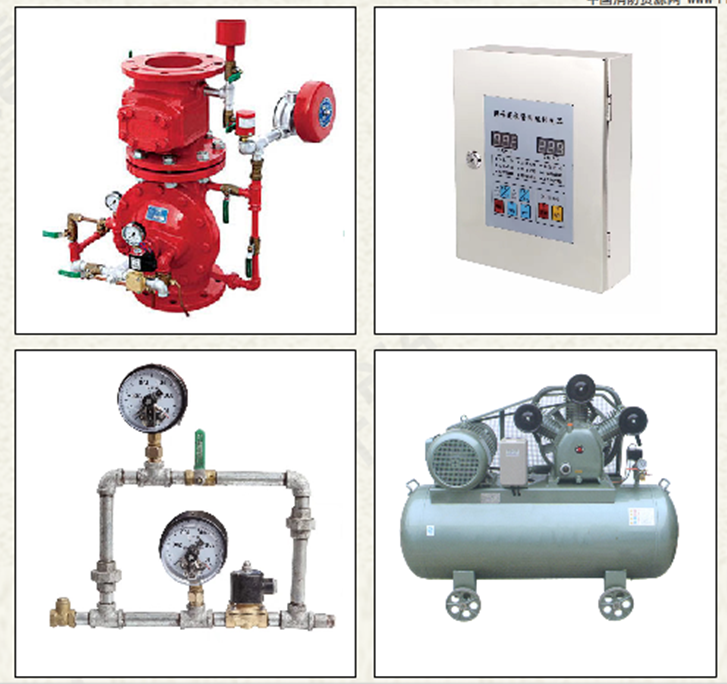

系統側管網充有壓縮空氣的預作用系統，需要采用預作用裝置。預作用裝置由預作用報警閥組、控制盤、氣壓維持裝置和空氣供給裝置組成。
其中的預作用報警閥組，由預作用報警閥( 單閥或組合閥)及其管路輔件組成。

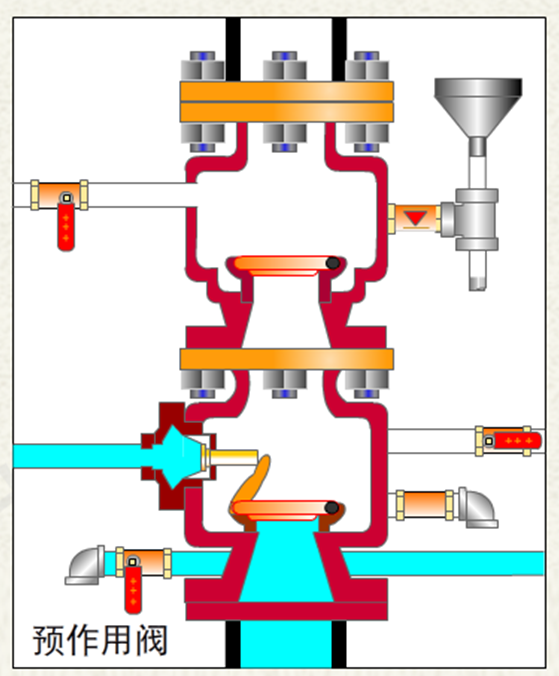

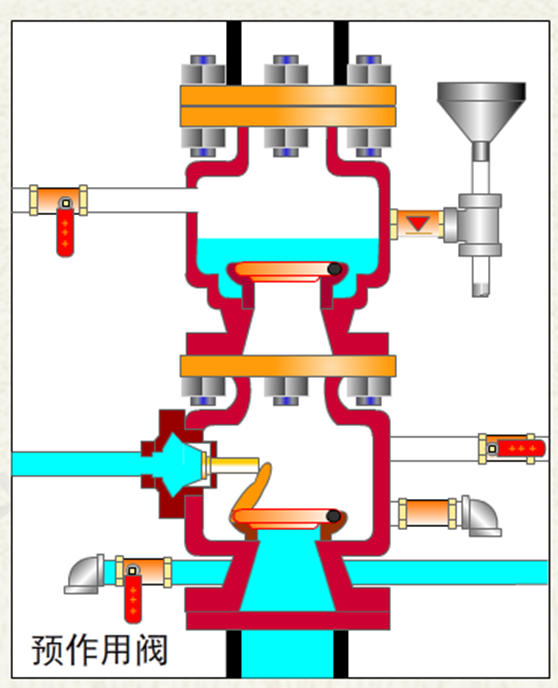

常見的預作用報警閥，屬于組合閥,類似于雨淋閥和單向閥的疊加。

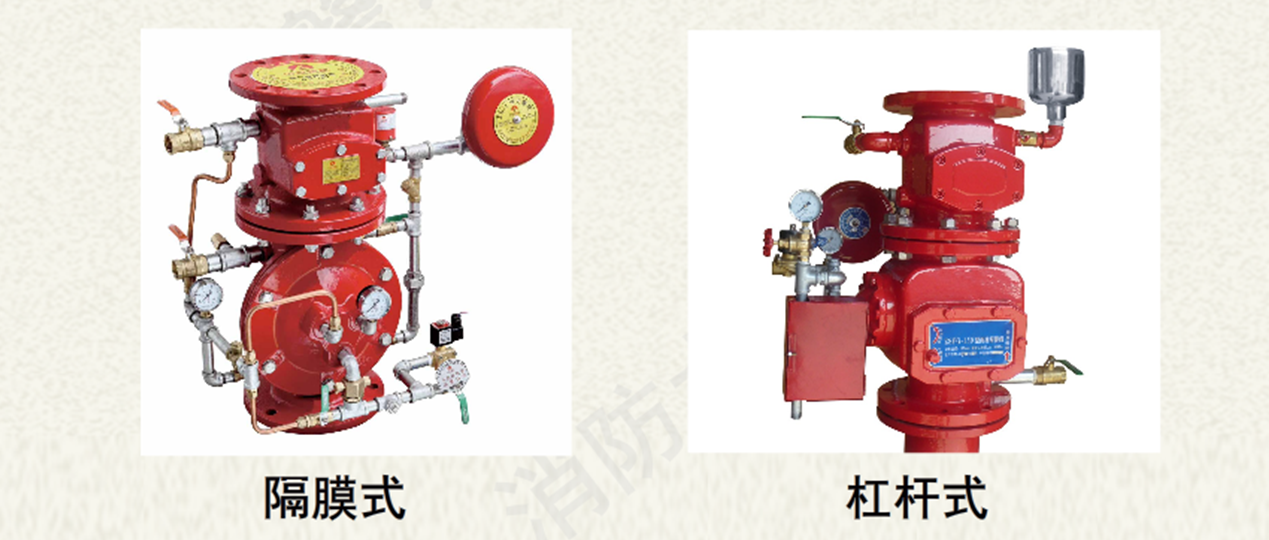

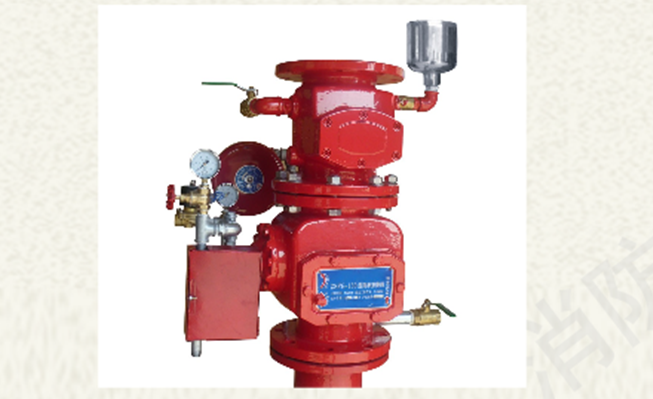

按結構劃分，預作用報警閥主要分為隔膜式和杠桿式，分別采用隔膜式和杠桿式結構。
通常情況下，單向閥底座需要加注底水，用來密封閥瓣組件和防止動作部件粘結。

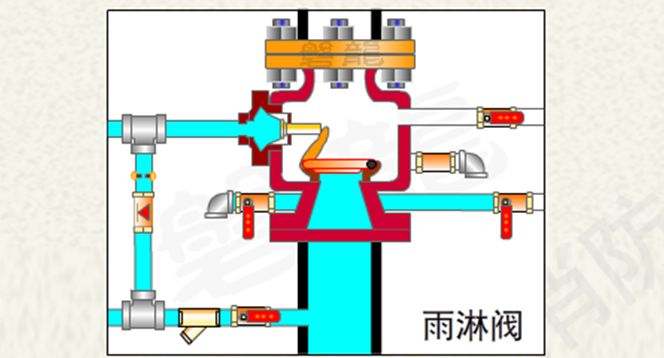

預作用報警閥的結構原理和聯動控制，與雨淋閥基本相同，可參照雨淋報警閥的相關視頻。
空氣供給裝置通常采用空氣壓縮機(空壓機)，氣源采用壓縮空氣或氮氣
控制盤是預作用裝置的控制主機，具有自動、手動啟動預作用裝置功能，同時控制空氣供給裝置、氣壓維持裝置，維持管網一定的氣壓(0. 03MPa~0.05MPa)具
備故障報警和高、低氣壓報警功能，并能向控制中心反饋相關信號。

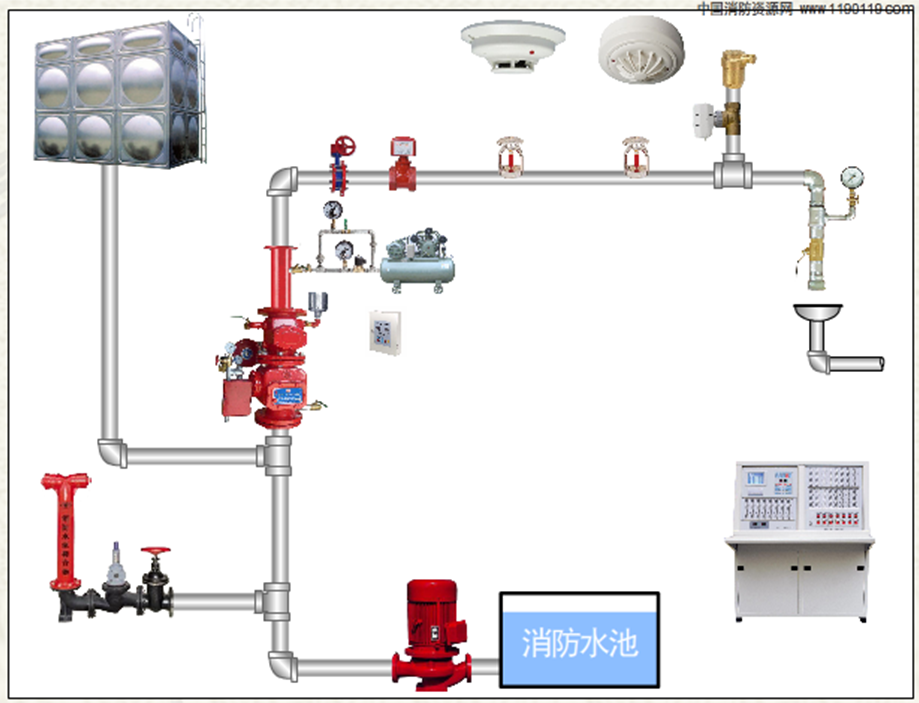

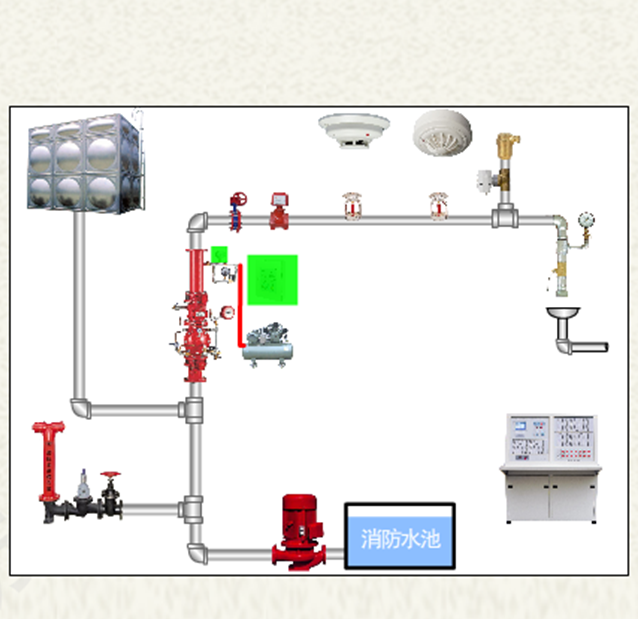

火災發生時，控制盤接受火災報警聯動控制器的啟動指令，發出消防聲、，光報警信號，啟動預作用報警閥。

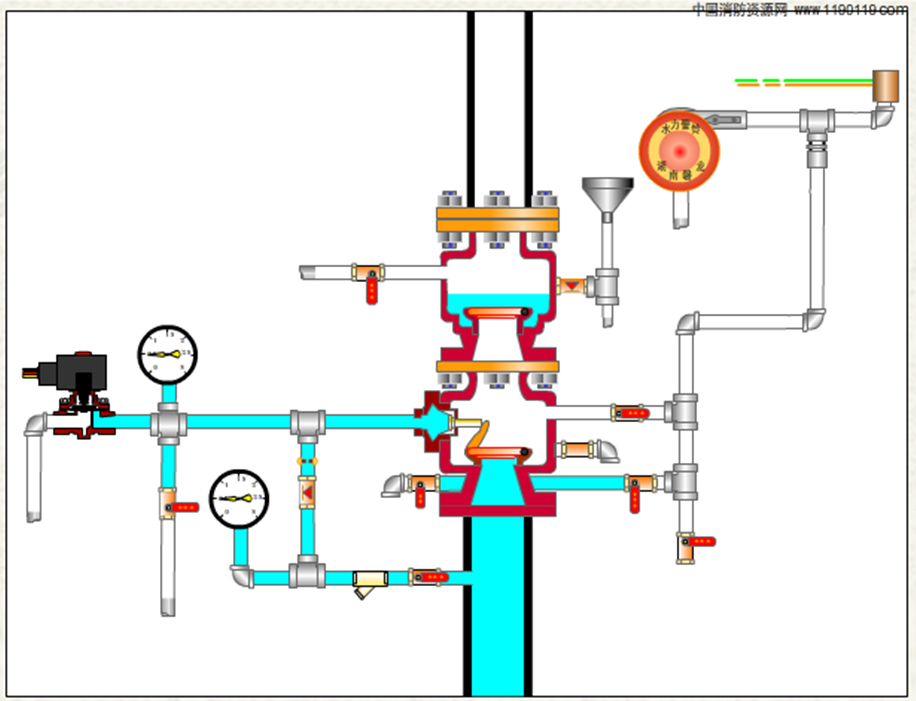

啟動管路的電磁閥開啟，限流孔板的補水速度不及啟動閥的排水速度，控制腔的水壓迅速降
低，水源側壓力通過壓扣推動活動頂桿回退，控制閥開啟。同時水流進入報警管路，水力警
鈴報警，壓力開關動作，聯鎖消防水泵啟動，向控制盤反饋啟動信號。
控制盤開啟電動閥，同時停止空壓機運行(或采取其他方式防止氣體繼續進入管網)。
控制盤發送預作用報警閥的啟動信號時，同時發送電動閥的開啟信號

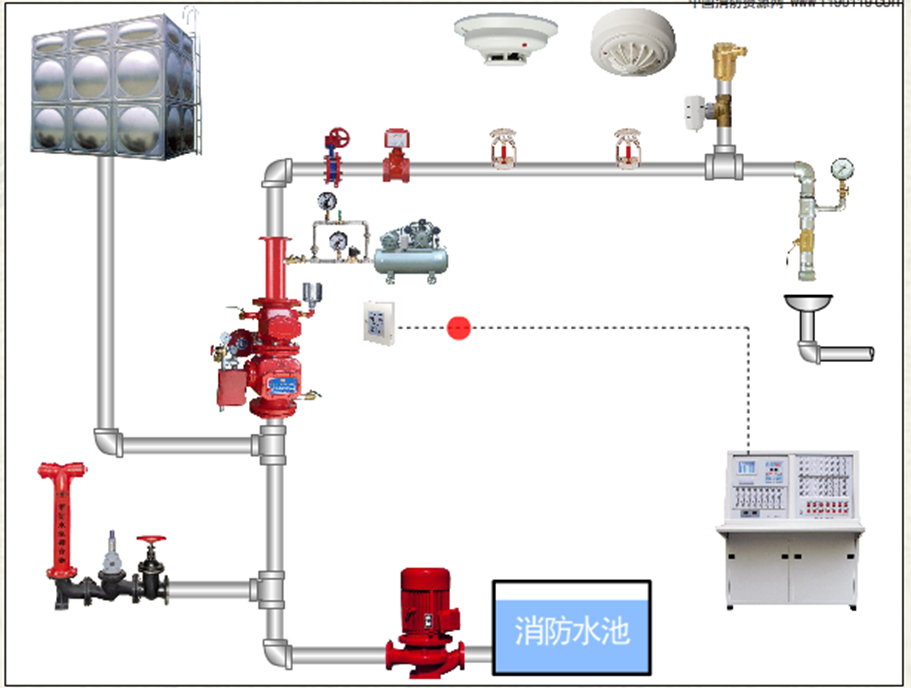

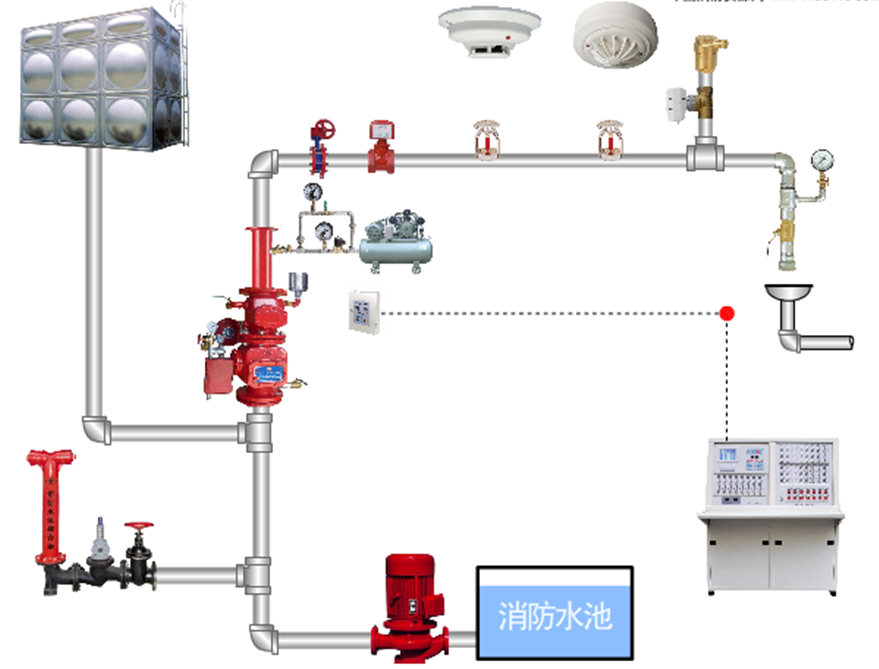

雙聯鎖系統的聯動控制
請注意，在雙聯鎖系統中，控制盤需要同時接到火災報警聯動控制器的啟動指令和
充氣管道上設置的壓力開關(或壓力變送器的低壓報警信號)的動作信號，才會啟
動預作用報警閥。有些雙聯鎖系統的系統側管網壓力是根據預作用報警閥
組的性能確定，灑水噴頭動作信號通過單獨的壓力感應裝置實現。

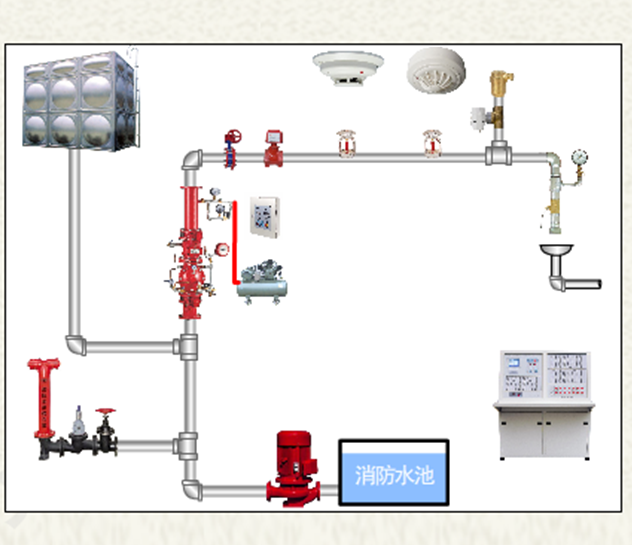

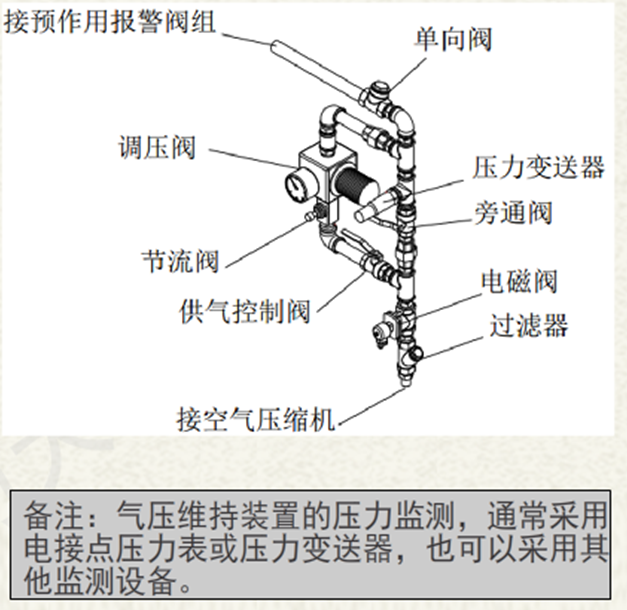

氣壓維持裝置主要由壓力報警部件、單向閥、減壓閥、控制閥、限流部
件及過濾部件等部件構成。氣壓維持裝置設置有旁通管路，旁
通閥便于初始投運時的快速充氣。準工作狀態時，壓力變送器傳遞管
網壓力，控制盤通過控制閥、限流部件、減壓閥，補充系統側管網的
少量漏氣，使系統側管網的壓力范圍保持在0.03MPa~0. 05MPa。
當系統側管網泄漏或噴頭開啟時，壓力不斷降低，低于設定值(通常為0.02MPa)時，發出低壓報警信號。

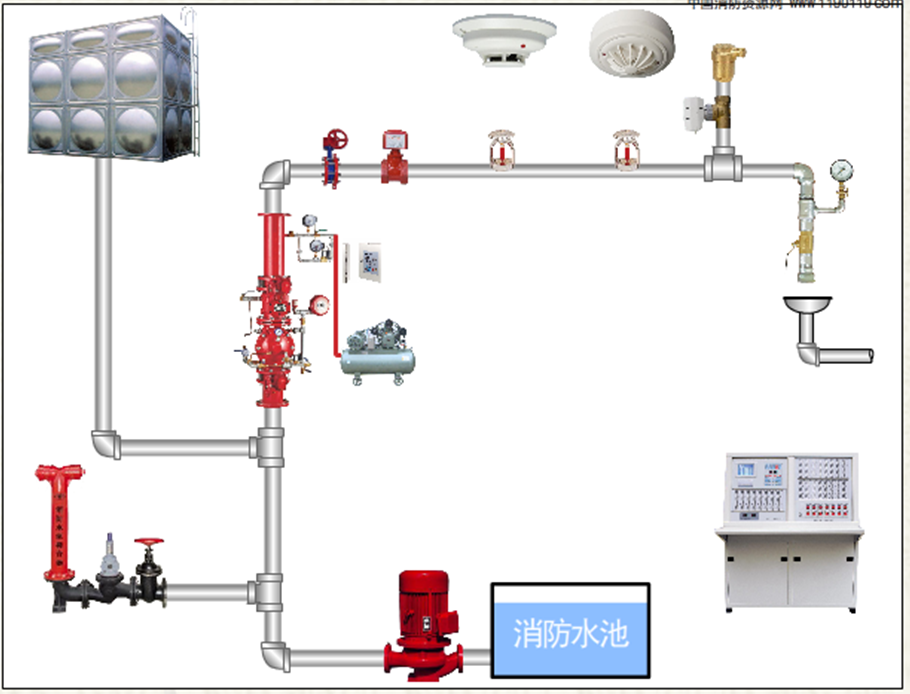

當管網氣壓低于0. 03MPa時，壓力變送器 反饋信號至控制盤，控制盤開啟控制閥(通常為
電磁閥)補氣;當管網氣壓高于0. 05MPa時，壓力變送器 反饋信號至控制盤，控制盤關閉電磁閥;
當系統側管網泄漏或噴頭開啟時，由于限流部件的作用，管網壓力迅速降低，當氣壓低于
0.02MPa時，壓力變送器反饋信號至控制裝置，控制裝置發出低壓報警，這個低壓報警信號也
可以作為雙聯鎖系統的聯動控制條件(噴頭噴放當氣壓高于0. 06MPa時，壓力變送器反饋信號
送至控制盤，控制盤發出高壓報警信號。
