自動噴水滅火系統-濕式報警閥

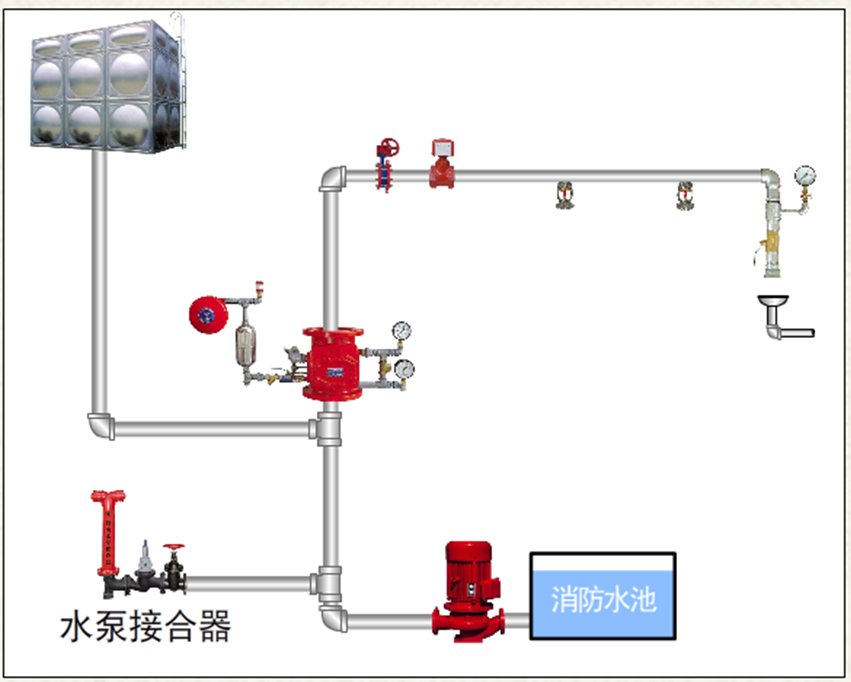

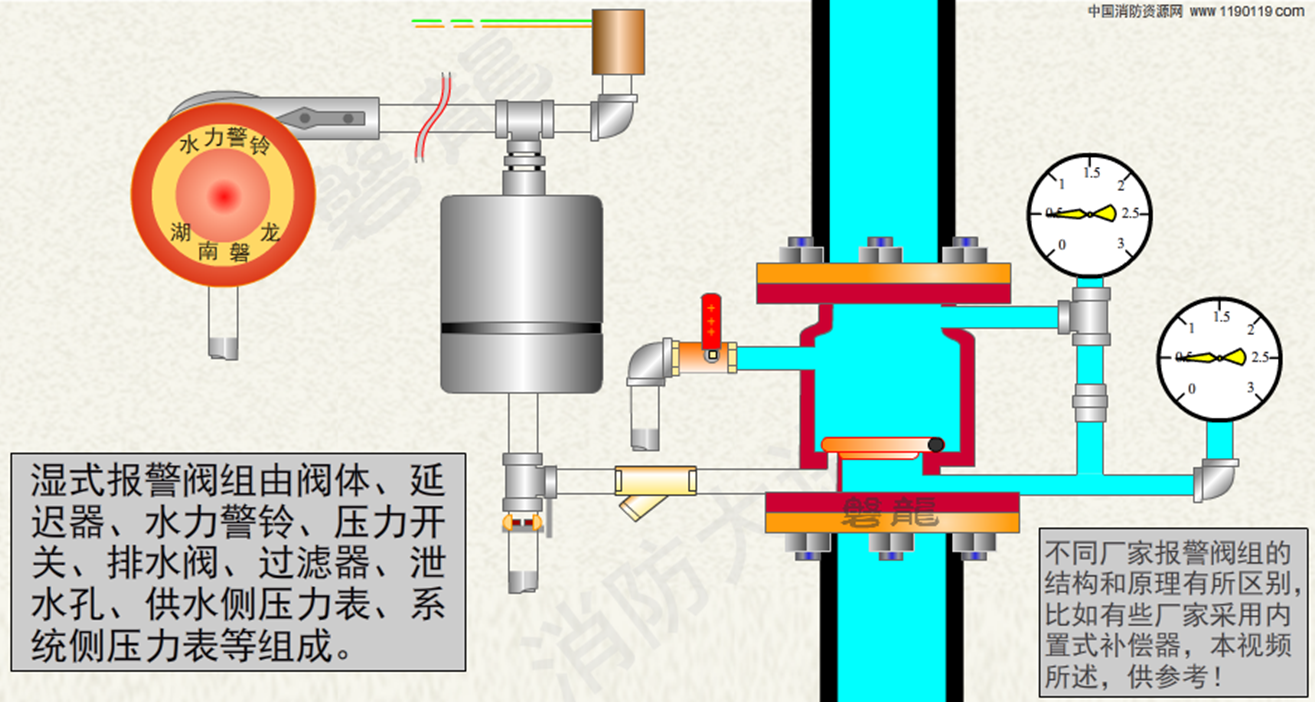

自動噴水滅火系統應設報警閥組，濕式系統采用濕式報警閥。濕式報警閥是一種只允許水流入濕式滅火系統的單向閥，在規定壓力、流量下驅動配套部件報警。

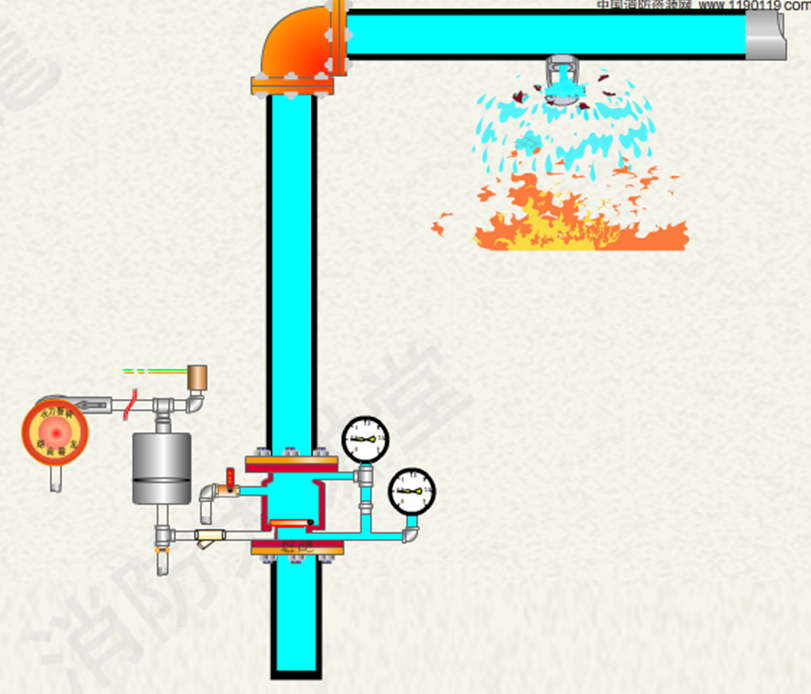

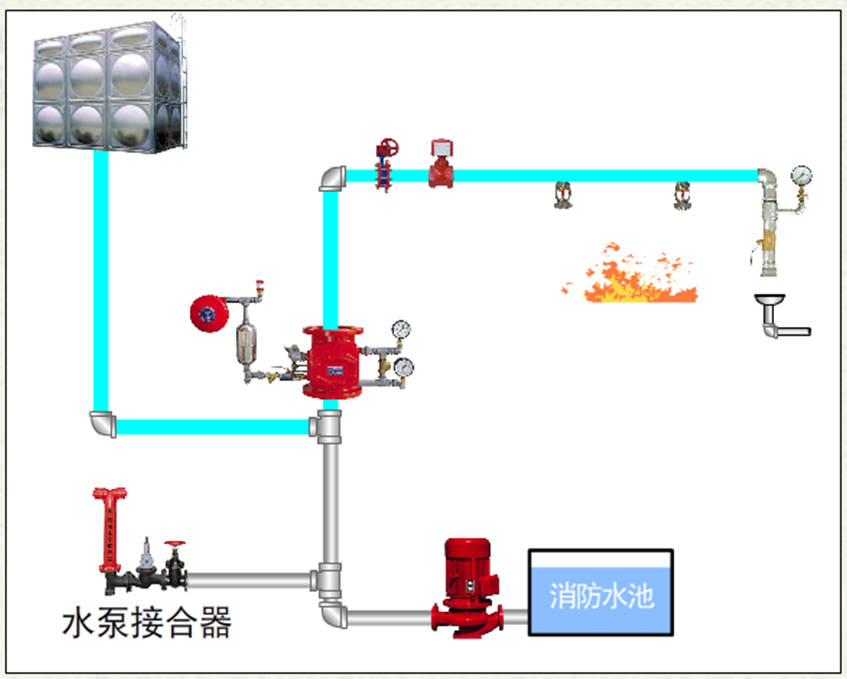

火災發生時，閉式噴頭探測火災，受熱開啟滅火;

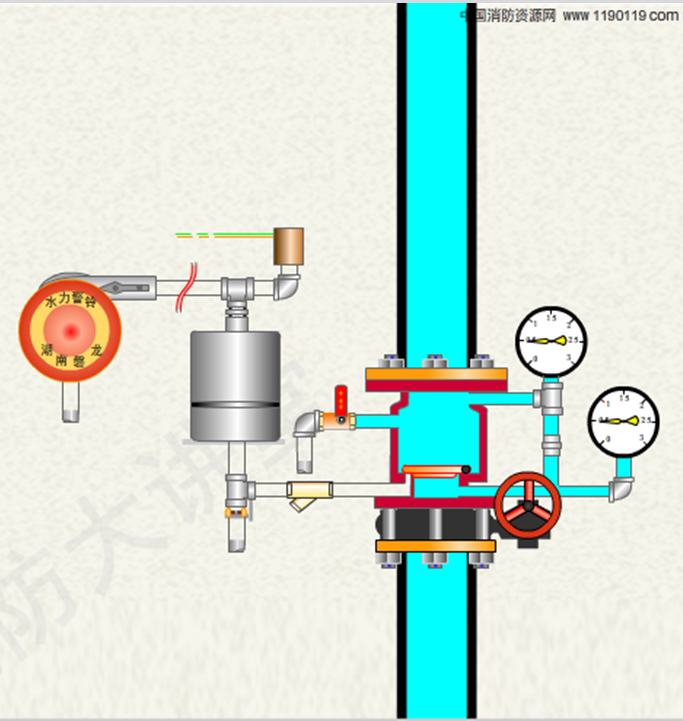

水流經過濕式報警閥組，濕式報警閥啟動，經過延遲器延時后，水力警鈴和壓力開關動作;

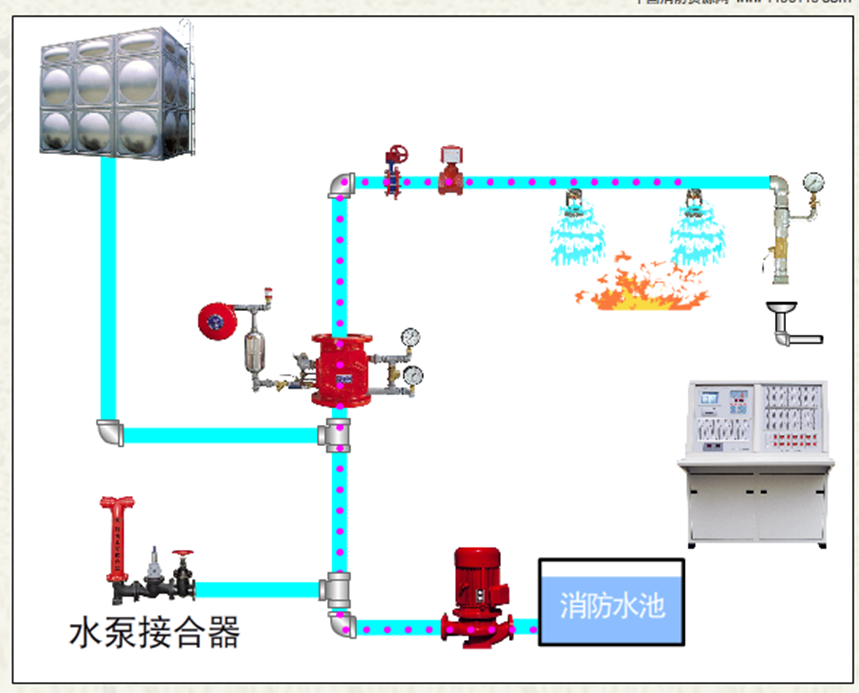

壓力開關連鎖消防水泵啟動，同時向控制中心發出報警信號。

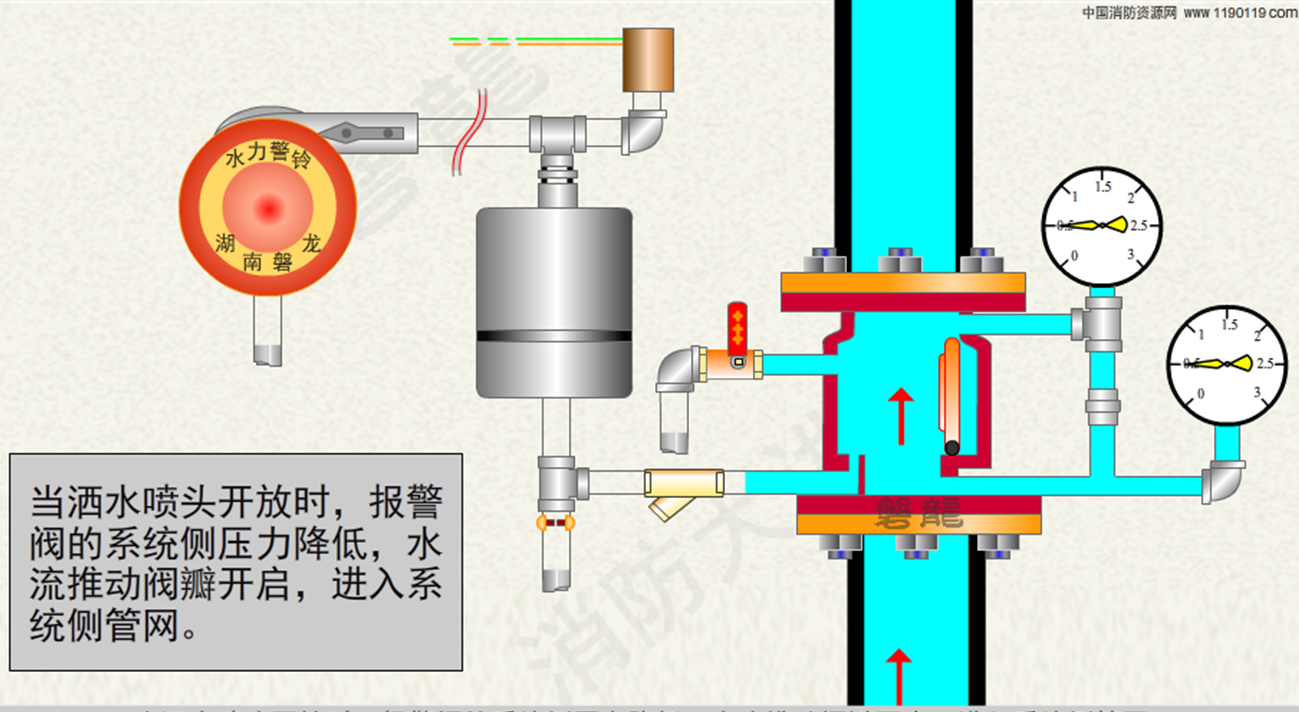

當灑水噴頭開放時，報警閥的系統側壓力降低，水流推動閥瓣開啟，進入系統側管網。

濕式報警閥的應用

1、一個濕式報警閥組控制的噴頭數不宜超過800只。

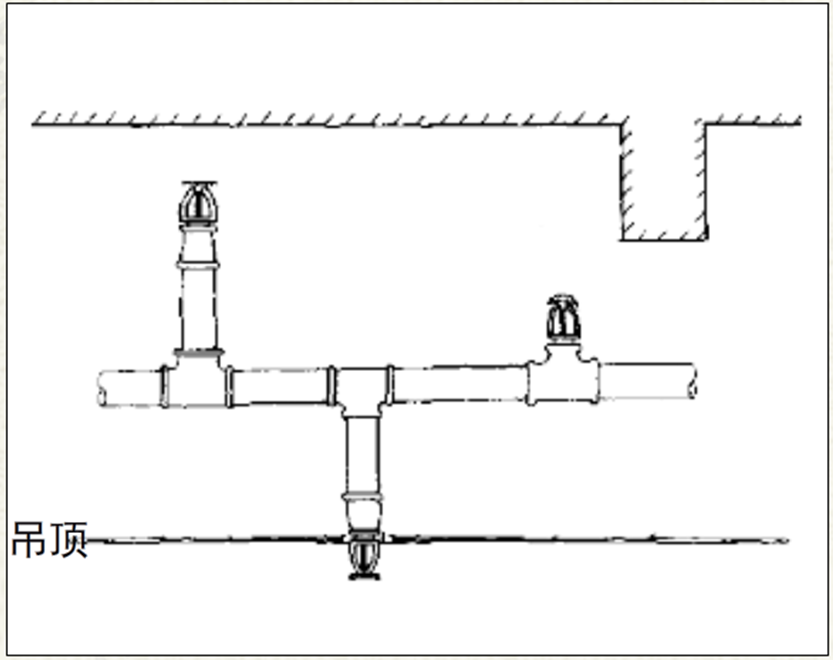

配水支管同時安裝保護吊頂下方和_上方空間的噴頭時，應只將數量較多- -側的噴頭

計入報警閥組控制的噴頭總數。

2、保護室內鋼屋架等建筑構件的閉式系統，應設獨立的報警閥組。

為鋼屋架等建筑構件建立的閉式系統，主要用于鋼屋架的防火冷卻，功能與用于

撲救地面火災的閉式系統不同，為便于分別管理，規定單獨設置報警閥組。

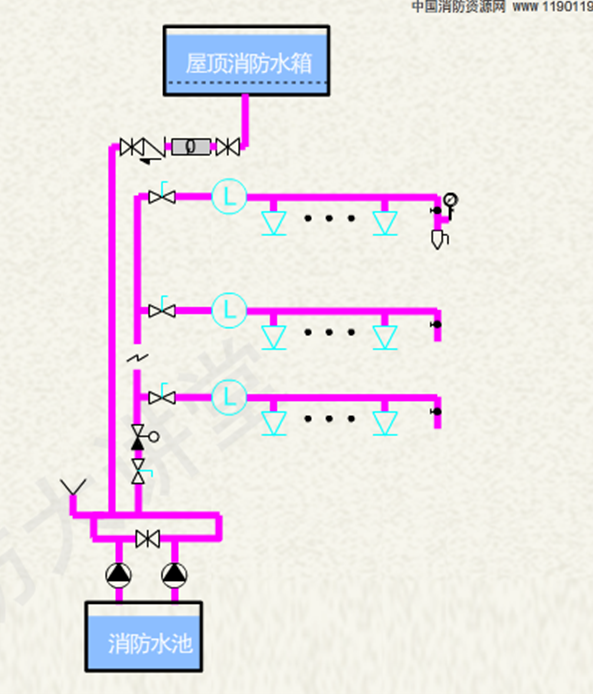

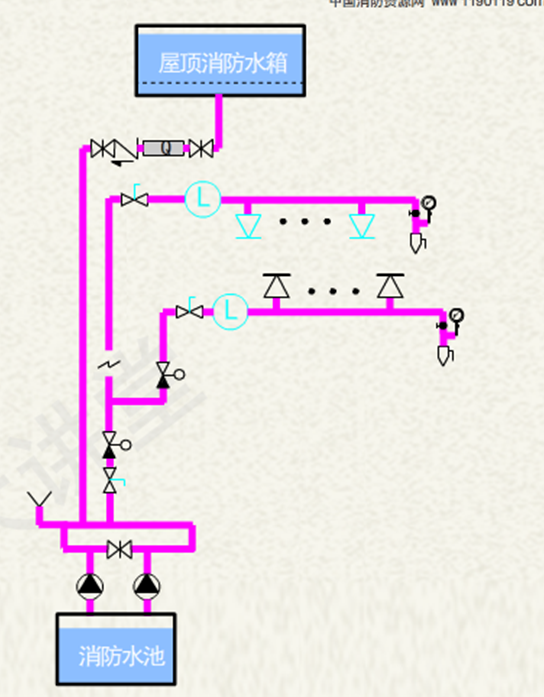

3、串聯接入濕式系統配水干管的干式、預作用、雨淋等其他系統，應分別設置獨立的報警閥組，其控制的噴頭數計入濕式閥組控制的噴頭總數。

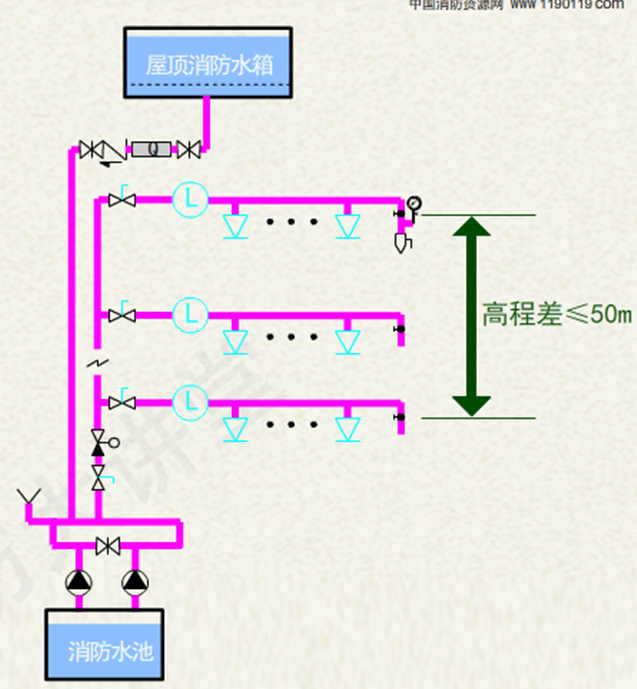

4、每個報警閥組供水的最高與最低位置噴頭，其高程差不宜大于50m。規定本條的目的，是為了控制高、低位置噴頭間的工作壓力，防止其壓差過大。當滿足最不利點處噴頭的工作壓力時，同一報警閥組向較低有利位置的噴頭供水時，系統流量將因噴頭的工作壓力上升而增大。

限制同一報警閥組供水的高、低位置噴頭之間的位差，是均衡流量的措施。

5、

報警閥組宜設在安全及易于操作的地點，報警閥距地面的高度宜為1.2m。安裝報警閥組的

部位應設有排水設施。

6、連接報警閥進出口的控制閥應采用信號閥。當不采用信號閥時，控制閥應設鎖定閥位的鎖具。

7、水力警鈴的工作壓力不應小于0.05MPa，并應符合下列規定:1應設在有人值班的

地點附近或公共通道的外墻上;2與報警閥連接的管道，其管徑應為20mm,總長不宜大于20m。

8、報警閥組安裝的位置應符合設計要求;當設計沒有要求時，

應符合下列規定:報警閥組應安裝在便于操作的明顯位置，距室內地面高度宜為1.2m,兩側與

墻的距離不應小于0.5m，正面與墻的距離不應小于1.2m; 報警閥組凸出部位之間的距離不應小于0.5m。
